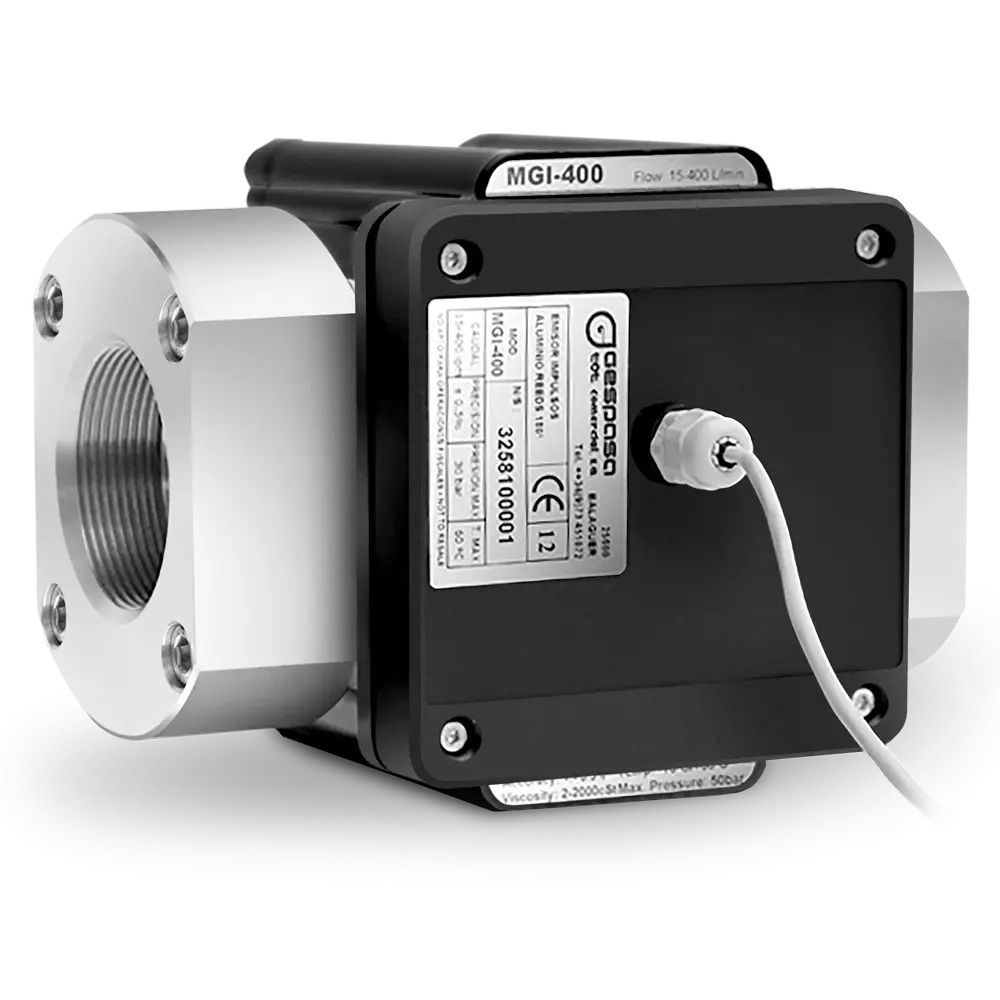

Emisor de impulsos electrónico de engranajes ovalados de alta precisión.

Características principales

• Caudal operativo: 15 a 400 l/min para gasóleo, hasta 300 l/min con lubricantes, con viscosidad compatible de 2 a 2 000 cSt.

• Precisión ± 0,5 % garantizada en todo el rango de trabajo.

• Alimentación por 28 V DC, potencia máxima de 8 W y corriente máxima de 100 mA.

• Presión máxima de servicio: 45 bar; pérdida interna ≤ 0,3 bar.

• Temperatura de operación: de −10 °C a +90 °C (con sensor REED), humedad relativa ≤ 95 %, y nivel sonoro ≤ 70 dBA.

• Genera 5,5 pulsos por litro por canal en configuración de dos canales independientes, para control paralelo o redundante.

• Conexiones de entrada y salida mediante brida F2″ BSP, compatibles con tuberías estándar.

• Dimensiones aproximadas de 193 × 170 × 140 mm y peso de ≈ 4,3 kg, con construcción robusta en aluminio.

Compatibilidad y usos

El MGI‑400 está diseñado para sistemas privados o industriales que requieren medir con detalle volúmenes de gasóleo o lubricantes. Compatible con consolas GE, controladores como GK‑7 o plataformas de gestión DieselPlus, ofrece un registro volumétrico fiable sin necesidad de electrónica interna avanzada. No homologado para uso fiscal.

Instalación y precauciones de uso

• Instalar en la línea hidráulica después de la bomba, usando conexión brida F2″ BSP en sentido adecuado del flujo. Alinear correctamente para evitar errores mecánicos.

• Asegurar sellado estanco y evitar la entrada de burbujas o partículas grandes.

• No operar fuera de los rangos especificados de caudal, presión, temperatura o viscosidad. Instalar filtro previo si el fluido contiene sólidos.

Mantenimiento y reparación

• Limpiar regularmente la tapa y los conectores eléctricos para asegurar una señal estable.

• Comprobar el correcto funcionamiento de los sensores y calibrar en caso de lecturas pobres. Utilizar solo piezas originales.

• En condiciones de almacenamiento húmedas, secar cuidadosamente el dispositivo antes de utilizarlo.

Especificaciones técnicas
