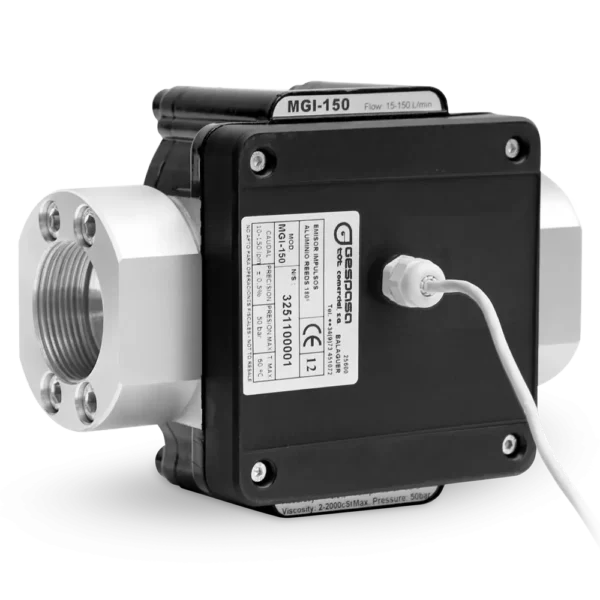

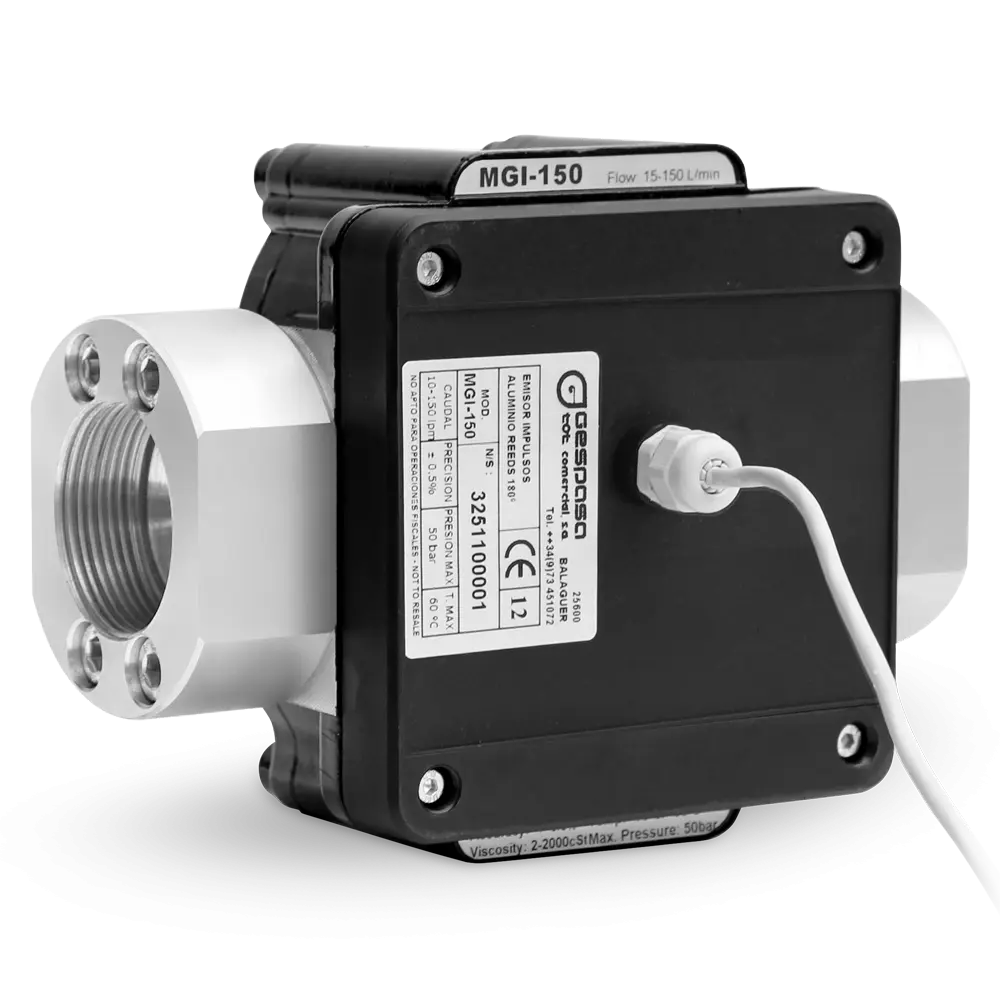

Emisor de impulsos electrónico de engranajes ovalados de alta precisión.

Características principales

• Rango de caudal: 10–250 l/min (gasóleo) y 10–150 l/min (lubricantes), con viscosidad admisible entre 2 y 2 000 cSt. Precisión de ± 0,5 %.

• Alimentación: 28 V DC, consumo máximo de 8 W y 100 mA.

• Presión máxima de funcionamiento: 45 bar, con pérdida de carga interna inferior a 0,3 bar. Temperaturas operativas de –10 °C a +90 °C, según tipo de sensor.

• Emite 11 pulsos por litro por canal en configuración de 2 canales, con desfase de 180°.

• Construcción robusta: carcasa y tapa de aluminio, peso de ≈ 2,3 kg (1″) o ≈ 2,5 kg (1½″), dimensiones de 159×100×141 mm (1″) o 183×100×141 mm (1½″).

Compatibilidad y usos

El MGI‑250, diseñado para uso privado o industrial no fiscal, es ideal para integrar con consolas inteligentes (como GE) o sistemas de gestión (p.ej. DieselPlus o GK‑7), permitiendo monitorizar con precisión el volumen de gasóleo o lubricantes distribuido. Perfecto para talleres, flotas móviles, depósitos privados o cualquier sistema de control volumétrico remoto.

Instalación y precauciones de uso

• Montar siempre tras la bomba, con conexión hidráulica estanca mediante rosca o brida de 1″ o 1½″ BSP, sin importar la dirección del flujo.

• Alinear correctamente los engranajes y sellos; asegurarse de que no entren residuos en la cámara de medición durante el montaje.

• No operar fuera de los rangos especificados de presión, temperatura o caudal; si el fluido contiene partículas, utilizar prefiltros adecuados.

Mantenimiento y reparación

• Limpiar la superficie externa periódicamente y verificar el estado del conector eléctrico para garantizar una señal limpia.

• Si se detectan señales inconsistentes, revisar y calibrar los sensores internos; usar componentes originales para garantizar precisión.

• Consulte siempre el manual técnico del producto para intervenciones detalladas y repuestos compatibles.
