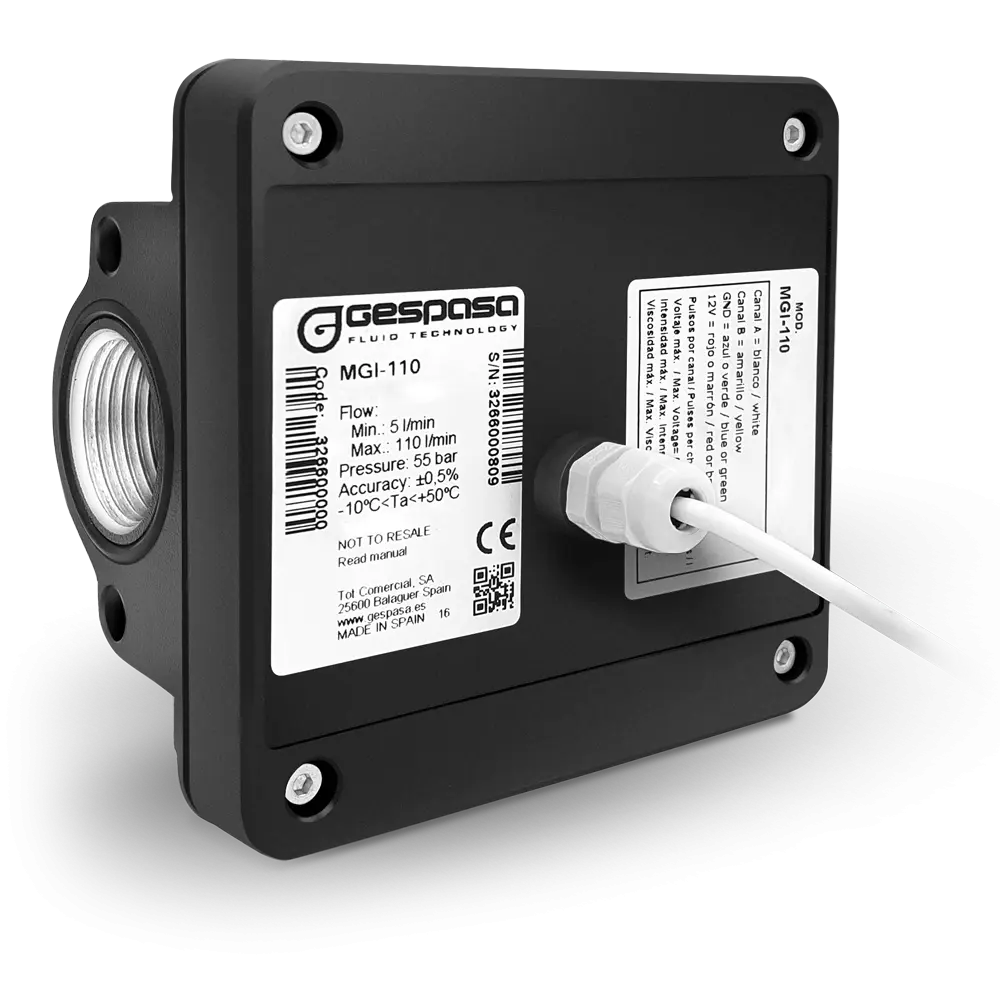

Generador de impulsos para el montaje en línea, facilitando la información exacta a los sistemas de gestión y control de fluidos.

Características principales

• Emite 41 pulsos por litro por canal, con dos canales independientes (A y B), ideal para monitoreo paralelo o redundante.

• Compatible con un caudal de 5–110 l/min (gasóleo) y hasta 5–80 l/min con lubricantes, con una precisión de ± 0,5 %.

• Rango de viscosidad aceptado: 2 a 2 000 cSt, adecuado para fluidos desde diésel hasta aceites de alta viscosidad.

• Soporta presión de trabajo de hasta 55 bar y pérdida de carga interna máxima de 0,3 bar (diésel).

• Rango de temperatura operativo:

  • Con sensores REED: −10 °C a +90 °C,

  • Con opción Hall Effect: −10 °C a +50 °C.
    Nivel máximo de humedad relativa: 95 % y nivel de sonido ≤ 70 dBA.

• Máxima tensión de alimentación: 28 V DC, 8 W y hasta 100 mA (REED); o bien 5–24 V DC y 0,15–0,72 W / 30 mA (Hall Effect).

• Construcción robusta: cuerpo de aluminio y tapa plástica ligera, con peso aproximado de 1,1 kg y dimensiones compactas (≈ 123 × 90 × 123 mm), conexión hidráulica por rosca o brida de 1″ BSP.

Compatibilidad y usos

El MGI‑110 está pensado para integrarse con sistemas externos como consolas GE, controladores GK‑7 o software de gestión, proporcionando señales fiables sin medidor electrónico completo. Es ideal para talleres, flotas móviles, pequeñas estaciones de servicio o instalaciones privadas que requieran registro volumétrico detallado y control de flujo.

Instalación y precauciones de uso

• Montar directamente en línea, entre bomba y boquillas, asegurando alineación y montaje estanco del conjunto.

• Garantizar cableado adecuado y alimentación compatible con el tipo de sensor (REED o Hall).

• Evitar funcionamiento fuera de rangos de presión, temperatura o caudal.

• Instalar filtro previo si el líquido contiene partículas que puedan dañar el mecanismo interno.

Mantenimiento y reparación

• Limpiar regularmente el cuerpo y los conectores eléctricos para preservar señal limpia.

• Verificar el funcionamiento de los emisores (REED o Hall); sustituir si las señales son inconsistentes.

• En caso de almacenamiento prolongado, secar y limpiar completamente el equipo.

• Utilizar repuestos originales Gespasa y especificar el modelo correcto al solicitar soporte técnico.

Especificaciones técnicas
