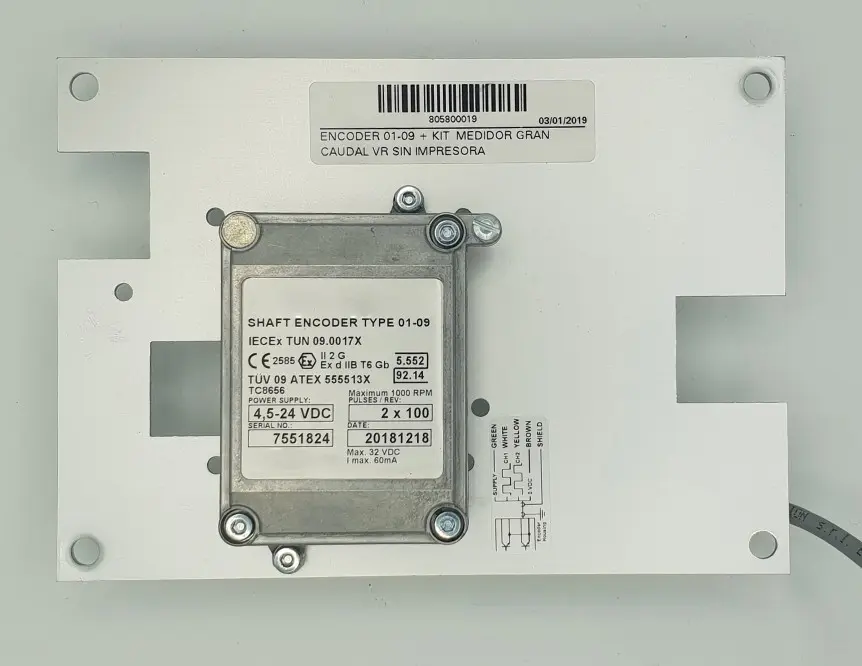

El Kit medidor gran caudal está diseñado para adaptarse al cabezal mecánico de los medidores GESPASA M. También es compatible con medidores de características similares como LC, FR, SAMPI, TCS.
Características principales
-
Diseñado para adaptarse perfectamente al cabezal mecánico de los medidores Serie M de Gespasa, con agujeros y posición ajustados para una instalación precisa y rápida.
-
Proporciona señales eléctricas en dos canales, desfasadas 90 ° para permitir redundancia o control paralelo.
-
Certificación para uso en atmósferas explosivas: ATEX, Ex y TÜV.
Compatibilidad y usos
El kit está pensado para añadir funcionalidad de emisores de impulsos a medidores ya instalados sin necesidad de sustituir todo el dispositivo. Es ideal para flotas, depósitos móviles o instalaciones privadas que requieran un registro volumétrico mediante sistemas externos como consolas GE, controladores GK‑7 / GK‑7M o plataformas tipo DieselPlus. Aunque no cuenta con display propio, permite integrar los medidores mecánicos directamente en sistemas electrónicos de control.
Instalación y precauciones de uso
-
Se debe retirar la tapa original del medidor y sustituirla por el soporte encoder, asegurando un ajuste firme al eje del engranaje interno.
-
Revisar la alineación y ajuste mecánico para evitar holguras que puedan afectar la precisión de la señal generada.
-
Verificar que el medidor original sea compatible (Serie M o de características similares) antes de instalar el kit.
-
No operar en condiciones fuera de cualquier rango permitido por el medidor mecánico estándar; mantener buena calidad del fluido y prever filtración adecuada.
Mantenimiento y reparación
-
Inspeccionar periódicamente el anclaje del encoder para garantizar que permanece firme.
-
Limpiar el soporte y contactos eléctricos para asegurar continuidad en las señales enviadas.
-
En caso de sustitución, usar únicamente el kit original de encoder Gespasa o equivalente homologado.
-
Consultar con soporte técnico oficial si se requieren repuestos o ajustes complementarios.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Compatibilidad | Medidores Serie M de Gespasa o modelos similares |
| Tipo de conexión | Fijación directa sobre engranaje del medidor (sin desmontaje interno) |
| Señal de salida | Dos canales desfasados 90° |
| Certificaciones | ATEX, TÜV, Ex |
| Montaje | Sustitución de tapa original por soporte encoder |
| Uso recomendado | Añadir registro volumétrico a medidores mecánicos instalados |
| Aplicaciones sugeridas | Flotas, depósitos móviles, integración con consolas o sistemas externos |
