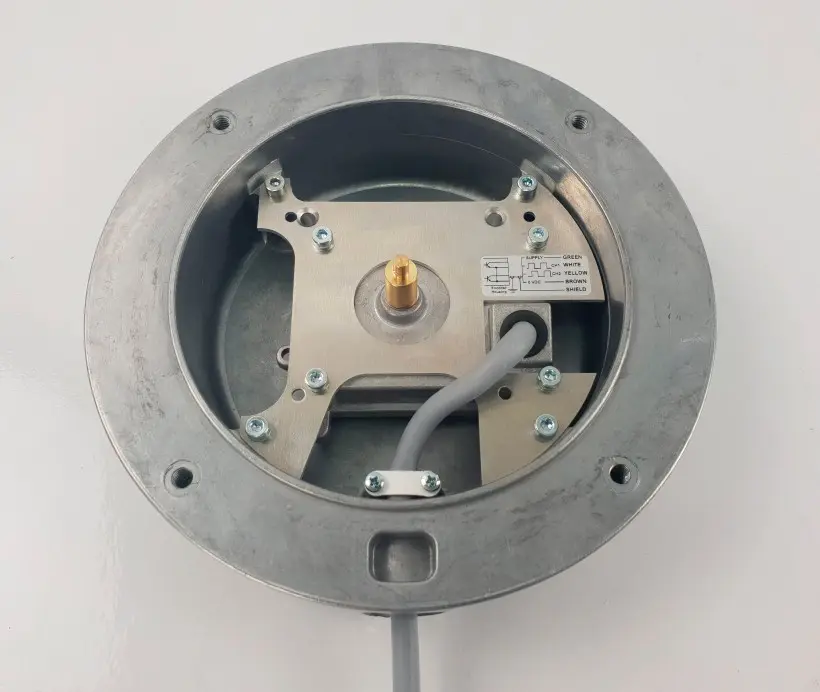

El Kit tapa M está compuesto por un encoder montado en un soporte adaptable a los medidores GESPASA M. También es compatible con medidores de características similares como LC, FR, SAMPI, TCS

Características principales

• Adaptable a medidores Serie M: permite acoplar un encoder al eje del cabezal original (disco medidor o tapa), sin necesidad de desmontar engranajes internos ni modificar estructura del medidor.

• Emisión dual de impulsos: genera señales en dos canales deslazadas a 90°, lo que permite redundancia o uso paralelo en sistemas de control digital. Certificación ATEX/TÜV/Ex para uso en zonas explosivas.

• Montaje sencillo y firme: el soporte del encoder se instala con precisión en el eje del medidor Serie M, sustituyendo la tapa original sin necesidad de herramientas especiales.

Compatibilidad y usos

El kit está diseñado para integrarse a medidores Serie M ya instalados, añadiendo funcionalidad de emisión de impulsos sin sustituir el medidor mecánico original. Es ideal para flotas, instalaciones móviles o sistemas de repostaje privado que requieren control volumétrico mediante consolas externas como GK‑7 o DieselPlus. Compatible con controladores que admiten señales de encoder de dos canales. No cuenta con display ni electrónica propia.

Instalación y precauciones de uso

• Debe desmontarse la tapa original del medidor Serie M para instalar el soporte encoder en el eje giratorio.

• Asegurar que el encoder se alinee correctamente con el eje y quede fijado sin holguras para garantizar precisión de los impulsos.

• Verificar certificación ATEX en entornos con riesgo de atmósfera explosiva antes de su instalación.

• Utilizar en combinación con un medidor compatible y un sistema receptor de impulsos (consala GE, controlador GK‑7, PLC, etc.).

Mantenimiento y reparación

• Inspeccionar sujeción del encoder periódicamente para evitar desajustes mecánicos.

• Limpiar el soporte y las conexiones eléctricas para asegurar la transmisión de señal sin interferencias.

• Utilizar exclusivamente el kit original de encoder; en caso de sustitución, seguir manual técnico específico del modelo.

• En actividades móviles, comprobar especialmente después de transportes o vibraciones.

Especificaciones técnicas
