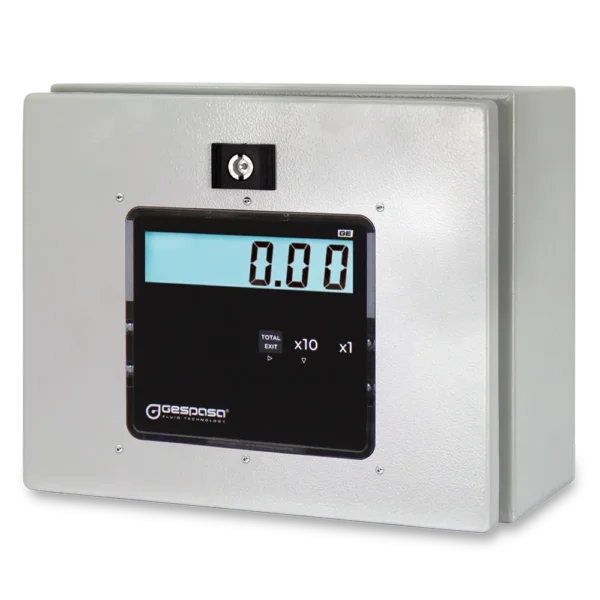

Display con módulo manguera con preselección de volumen. Permite visualizar el parcial y total del volumen suministrado

Características principales

• Visualiza el volumen parcial y total suministrado, con opción de preseleccionar un volumen a entregar (teclas X1 y X10 para ajuste).

• Compatible con medidores electrónicos o pulsadores (emisor de impulsos de 1 ó 2 canales).

• Puede integrarse con electroválvula y solenoide de cierre automático, activado al alcanzar el volumen preseleccionado.

• Funciona con señales externas como interruptor de colgador de pistola (parada automática) y se conecta al controlador GK‑7M vía RS‑485 usando protocolo GESPASA.

• Teclado con funciones:

  • TOTAL/EXIT: muestra el total acumulado y permite cancelar volumen preseleccionado.

  • X10 / X1: ajuste incremental del volumen a preseleccionar, con función de auto‑incremento al mantener pulsado.

• Formato de visualización según volumen:

  • Hasta 9 999,99: se muestran 2 decimales.

  • Entre 10 000,0 y 99 999,9: se muestra 1 decimal.

  • ≥ 100 000 l no muestra decimales.

• Construcción tropicalizada, resistiendo condiciones de polvo y humedad; ideal para entornos exigentes.

• Dimensiones compactas: aproximadamente 250 × 100 × 200 mm, peso: ≈ 1,165 kg.

Compatibilidad y usos

Ideal para el control de suministro por manguera en sistemas de repostaje portátil, estaciones privadas, talleres o depósitos móviles. Se usa en aplicaciones donde se requiere volumen preseleccionado por entrega individual. Es compatible con sistemas de gestión como DieselPlus, donde cada manguera controlada necesita su módulo GE. No requiere certificación fiscal específica.

Instalación y precauciones de uso

• Instalar un módulo GE por cada manguera a controlar.

• Conectar el módulo al medidor/emisor de impulsos (1–2 canales) y configurar la electroválvula o bomba conectada.

• Usar cableado blindado para comunicación RS‑485 con controlador GK‑7M.

• Verificar conexión eléctrica según versión (230 V CA o 12‑24 V CC).

• Usar modo de preselección adecuado para evitar errores de suministro.

• No exponer la unidad a temperaturas fuera del rango de instalación recomendado ni operar sin protección IP adecuada.

Mantenimiento y reparación

• Limpiar pantalla y teclado con un paño seco; evitar uso de productos agresivos.

• Inspeccionar conexiones eléctricas periódicamente y comprobar que el pulsador del colgador opere correctamente.

• En caso de mal funcionamiento, consultar soporte técnico oficial con el código del módulo GE.

• Mantener el firmware o protocolo RS‑485 actualizado si se integra con sistemas de control.

Especificaciones técnicas
