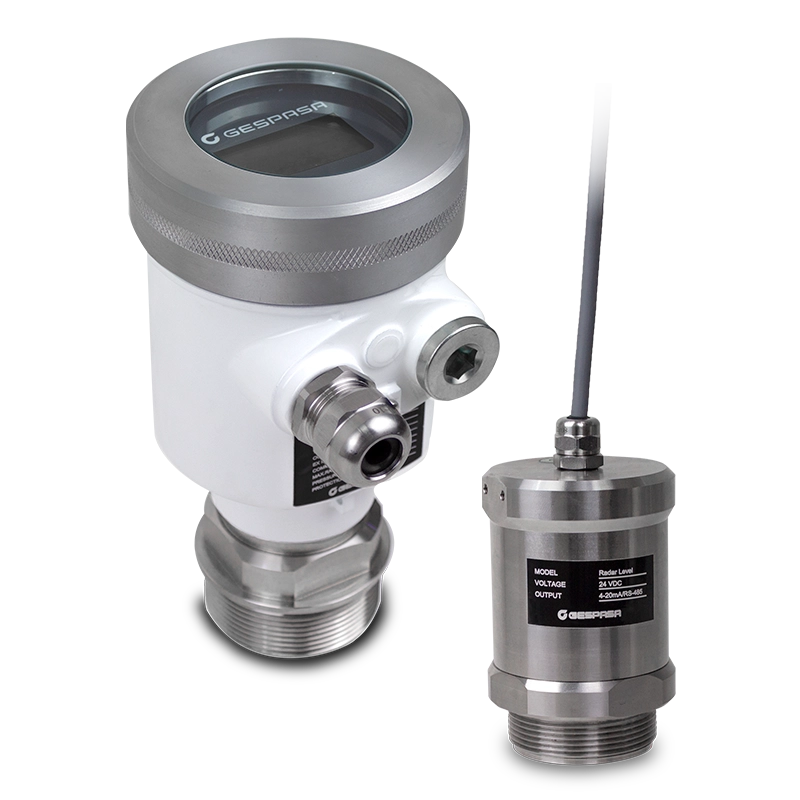

Sonda de nivel para depósitos de gran altura. Válida para fluidos y sólidos granulados. Ideal para medición de nivel en tratamiento de aguas y para uso sin mantenimiento en pequeños silos a granel. Medición por señal de radar.

Características principales

• Medición mediante señal de microondas (radar), que viaja a gran velocidad y ofrece respuestas altamente fiables, sin verse afectada por temperatura, presión, vapor, humedad o espuma. Ideal para líquidos y sólidos.

• Rango de lectura de hasta 50 m según modelo, perfecta para depósitos elevados o silos. Precisión de ± 2 mm en líquidos y ± 5 mm en sólidos, con haz angular estrecho (~3,5°).

• Alta estabilidad del sensor sin desgaste mecánico ni partes móviles, lo que se traduce en mínimo mantenimiento.

• Ángulo de haz reducido (≈ 3,5°) para evitar reflexiones múltiples y mejorar la calidad de lectura incluso en medios turbulentos o con superficies irregulares.

• Protección robusta (IP‑66 / IP‑68), operativa en temperaturas desde −40 °C hasta +80 °C y tensión de alimentación entre 8‑30 V DC.

• Salida digital RS‑485 compatible con Modbus. Permite conexión a plataformas como DieselPlus mediante Tank Modem Plus y control remoto centralizado. Hasta 16 sondas pueden conectarse mediante el mismo modem.

Compatibilidad y usos

• Adecuada para la medición continua de líquidos o sólidos en tanques altos, silos o grandes depósitos industriales.

• Funciona en entornos complicados como tratamiento de aguas, circuitos de partículas o polvos, sin necesidad de calibración frecuente.

• No requiere contacto directo con el producto medido, lo que reduce riesgo de contaminación, corrosión o fallo por abrasión.

Instalación y precauciones de uso

• Montaje rápido sobre brida o rosca 1½″ BSP estándar, según modelo.

• Alimentación entre 8‑30 V DC; proteger frente a sobrecarga eléctrica.

• Configuración y conexión mediante protocolo Modbus sobre RS‑485.

• Para integraciones remotas, se recomienda el uso del Tank Modem Plus Kit para comunicación automática vía GPRS con plataforma DieselPlus.

• Evitar instalación en depósitos con paredes reflectantes o estructuras metálicas muy cercanas, que puedan distorsionar la señal.

Mantenimiento y reparación

• Requiere prácticamente cero mantenimiento, no hay lentes ni partes móviles susceptibles a desgaste.

• Inspección visual periódica para asegurar integridad del sellado y estado de la antena.

• Verificar comunicación con sistema RS‑485 / Modbus y flujo de datos hacia DieselPlus si está configurado.

• En caso de lecturas erráticas, pérdida de señal o corrosión externa, contactar servicio técnico Gespasa.
